防水涂料檢測影響因素六：拉伸厚度

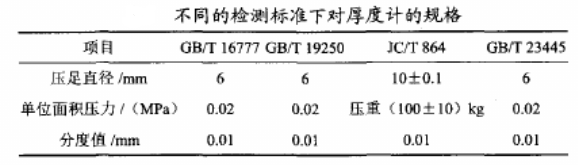

在不同的檢測標(biāo)準(zhǔn)下，對厚度計(jì)的規(guī)格也不盡相同。如下表所示。


另外，還應(yīng)注意，在測量成膜厚度時(shí)，應(yīng)分別對成膜兩端和空間的厚度進(jìn)行測量，并取三者的平均值作為成膜的厚度值，而不能只把單個(gè)位置的厚度作為成膜的總體厚度。

健明迪檢測提供專業(yè)的涂料檢測分析解決方案，圍繞涂料的理化性能、環(huán)保性能、成分配方，提供專業(yè)權(quán)威的檢測報(bào)告，為客戶打造放心、省心的一站式涂料檢測服務(wù)。

更多防水涂料檢測的相關(guān)問題，請點(diǎn)擊右側(cè)在線咨詢，健明迪檢測客服將為您分配對應(yīng)工程師，為您提供更專業(yè)的咨詢。
防水涂料檢測影響因素五：拉伸速度
不同標(biāo)準(zhǔn)中對拉伸速度的規(guī)定也不同。GB/T19250-2013中規(guī)定拉伸速度應(yīng)該在450m/min-550m/min，而JC/T864-2008和GB/T23445-2009中均規(guī)定了拉伸速度應(yīng)控制在200m/min左右。一般來說，拉伸速度與拉伸強(qiáng)度成正比，與斷裂伸長率成反比。因此，防水涂料檢測人員必須按照標(biāo)準(zhǔn)中的規(guī)定數(shù)值對拉伸速度進(jìn)行控制，以免造成檢測結(jié)果的不準(zhǔn)確。

防水涂料檢測影響因素四：養(yǎng)護(hù)方式
我國在不同的涂料檢測標(biāo)準(zhǔn)規(guī)范中，規(guī)定了脫模前和脫模后應(yīng)采用不同的養(yǎng)護(hù)方式。例如，GB / T19250-2013中規(guī)定，脫模前對涂膜養(yǎng)護(hù)96h，脫模后養(yǎng)護(hù)72h ； GB/T 23445-2009中規(guī)定，脫模前應(yīng)對涂膜養(yǎng)護(hù)96h，脫模后應(yīng)該在溫度40℃上下的干燥箱中放置48h，并于取出后置于干燥器中冷卻至室溫﹔JC/T 864-2008中同樣做出了脫模前養(yǎng)護(hù)96h、脫模后在干燥箱中放置48h的規(guī)定，不同的是，在取出后應(yīng)在標(biāo)準(zhǔn)實(shí)驗(yàn)條件下方式4h。在實(shí)際的防水涂料檢測工作中發(fā)現(xiàn)，經(jīng)歷不同的養(yǎng)護(hù)過程的涂膜，其力學(xué)性能指標(biāo)尤其是拉伸強(qiáng)度和斷裂伸長率可產(chǎn)生不小的差別，這就要求了涂料檢測人員必須嚴(yán)格地按照既定標(biāo)準(zhǔn)實(shí)行養(yǎng)護(hù)制度，反之則很有可能出現(xiàn)對防水涂料檢測結(jié)果的判斷失誤。

防水涂料檢測影響因素三：攪拌方式
在攪拌過程中，從攪拌時(shí)長，攪拌頻率的控制到攪拌機(jī)和攪拌鍋的類別型號都可能成為影響防水涂料檢測最終結(jié)果的因素。建議應(yīng)對以上因素進(jìn)行明確，如規(guī)定在攪拌聚合物水泥材質(zhì)的防水涂料時(shí)，應(yīng)把攪拌速率設(shè)置為低檔，以防止涂料中產(chǎn)生氣泡而高分子鏈被切斷的情況出現(xiàn)。

防水涂料檢測影響因素二：涂膜的涂覆變數(shù)
當(dāng)涂膜的厚度滿足既定的要求時(shí)，對涂膜涂刷的次數(shù)越多，成品膜的密度條件就越好。在防水涂料檢測中發(fā)現(xiàn)，當(dāng)涂層厚度小于0.5mm時(shí)，涂層內(nèi)部的氣泡較小且呈現(xiàn)封閉狀態(tài)；當(dāng)涂層厚度大于0.8mm時(shí)，則涂層內(nèi)部的氣泡范圍較大。因此可得，在不相同的涂覆方式下生成的成品膜，其涂料檢測結(jié)果也不盡相同，對防水涂料檢測結(jié)果的準(zhǔn)確度來說是個(gè)很大的考驗(yàn)。

防水涂料檢測影響因素一：實(shí)驗(yàn)室溫濕度
實(shí)驗(yàn)室環(huán)境的溫度條件和濕潤度條件對于試樣成膜后的質(zhì)量有著十分的影響。例如，對于聚合物水泥基防水涂料來說，濕潤環(huán)境有助于加速水化，而干燥的實(shí)驗(yàn)室則可以使水分快速蒸發(fā)，加快試樣成膜速率；對于單組聚氨酯涂料來說，當(dāng)實(shí)驗(yàn)環(huán)境溫度較高時(shí)水分子的流動(dòng)性增強(qiáng)，有助于防水涂料迅速吸收水分從而固化；對于雙組聚氨酯涂料來說，只有在試驗(yàn)環(huán)境溫度較低時(shí)，才能避免其中的胺類化合物起催化作用加快異氰酸酯和水的反應(yīng)速率，從而產(chǎn)生二氧化碳，會(huì)使成品涂膜在后期拉伸試驗(yàn)時(shí)產(chǎn)生氣泡，容易造成涂膜提前斷裂或者產(chǎn)生裂紋。不僅如此，如果實(shí)驗(yàn)室溫度太高，將會(huì)使成品膜結(jié)構(gòu)松散，似海綿狀，使得拉伸性能試驗(yàn)中所測得的斷裂伸長率過低，即在不同溫度條件下，對成品膜性能的檢測會(huì)出現(xiàn)很大偏差，這直接影響到防水涂料檢測結(jié)果的準(zhǔn)確性、合規(guī)性與科學(xué)性。防水涂料的檢測必須在恒溫恒濕的條件下進(jìn)行，以確保檢測結(jié)果的可重復(fù)性。

近幾年，國家出臺(tái)了一系列防水涂料檢測標(biāo)準(zhǔn)規(guī)范，為防水涂料的生產(chǎn)方式和成品性能提供了檢測標(biāo)準(zhǔn)。健明迪檢測充分把握國家檢測標(biāo)準(zhǔn)，保證檢測結(jié)果的準(zhǔn)確性和合規(guī)性，在長期的防水涂料檢測工作中，總結(jié)出以下幾點(diǎn)。
